遮煙性能を有する特定防火設備自動ドア（複合防火設備）「FTF-CAS」

【FTF-CASの特徴】防火区画に対応した60分耐火+遮煙性能

FTF-CASは特定防火設備の自動ドアに遮煙性能を付加して複合防火設備の国土交通大臣認定を取得しました。
業界初（当社調べ）の遮煙性能を有した特定防火設備の自動ドアとなります。（特許出願中）

●避難口への設置が可能
●大開口に対応
●透明な耐熱板ガラスを採用
　※飛散防止フィルム貼りも可能
●ステンレス製建具の仕上げは各種選択可能
●自動ドア走行部の床をフラットにし、バリアフリー化が可能
●避難時の引き戸の開動作が半自動で可能
　※補助電源仕様に限ります

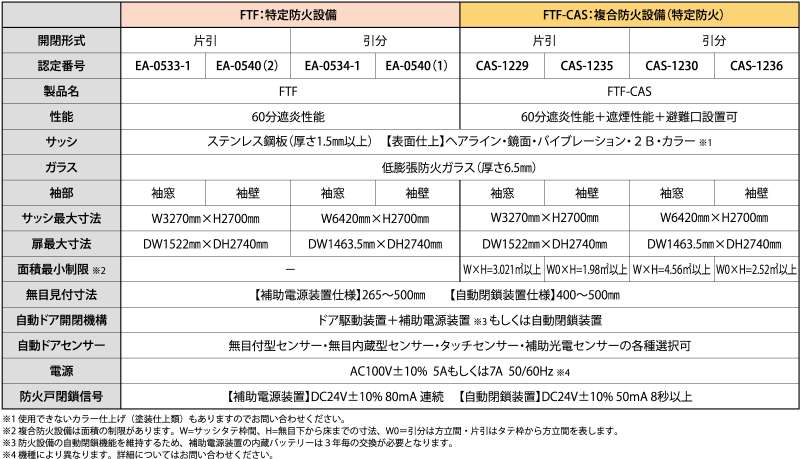

仕様

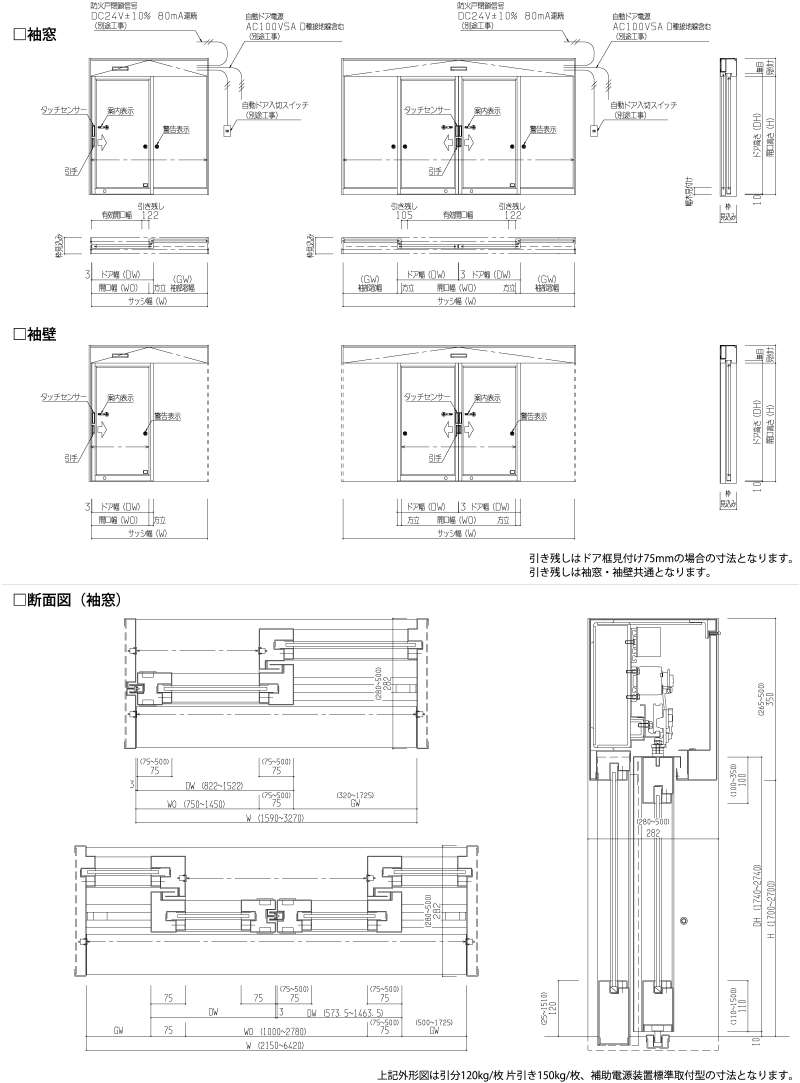

外形図

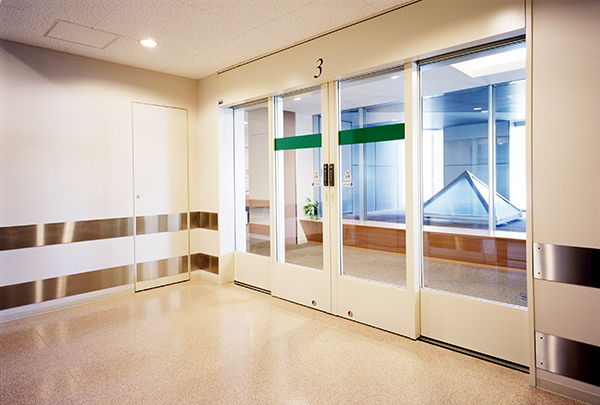

安全性と快適性を両立した特定防火設備

特定防火設備の特長

・耐熱板ガラスの採用でクリアな視界を確保できます。
　自動防火戸はセンサーをサッシに直接取り付けることができ、
　通常の自動ドア感覚で利用できます。
・自動引き戸には非常時の避難を容易にする為、
　外開き戸を設けることができます。

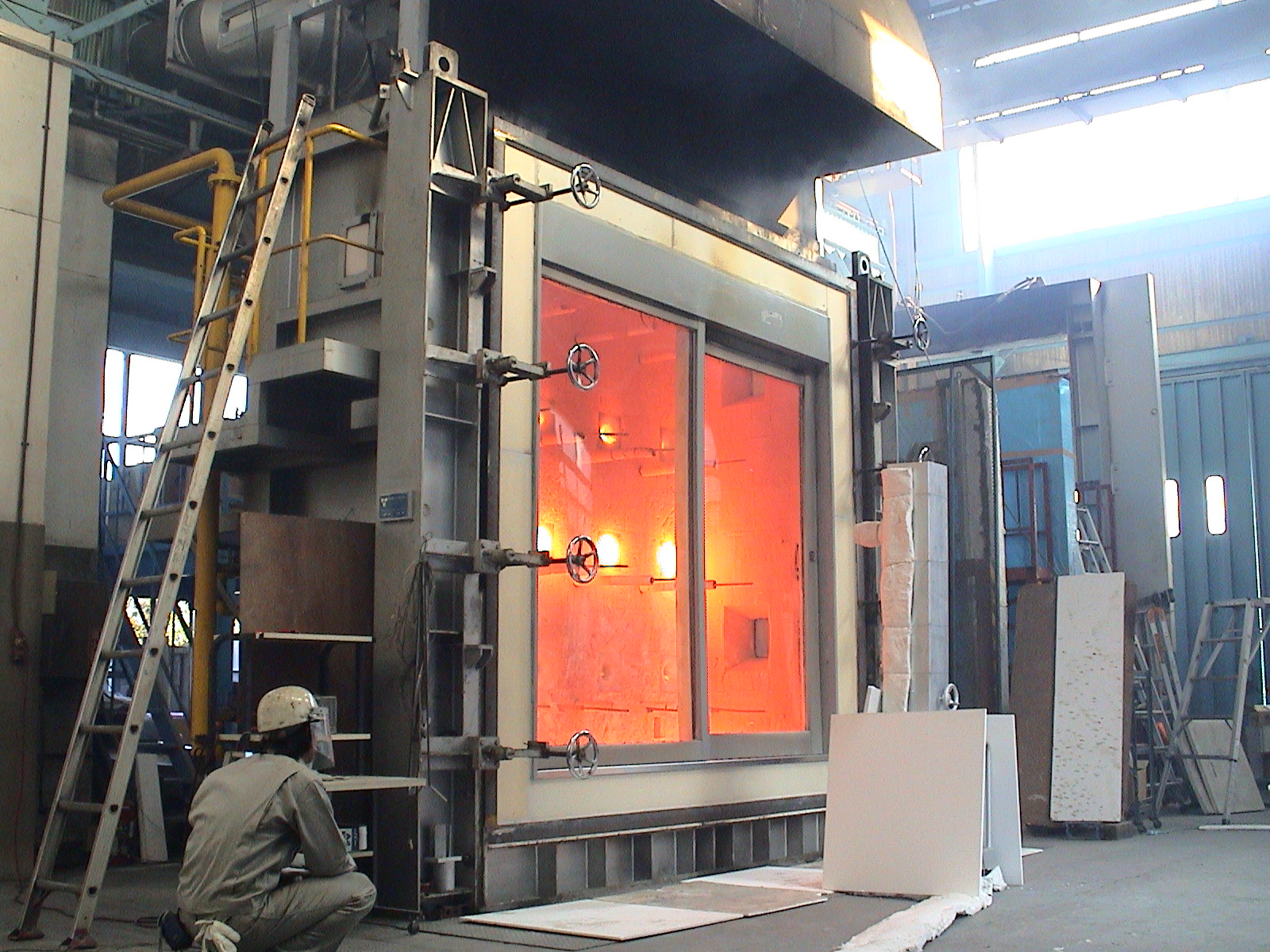

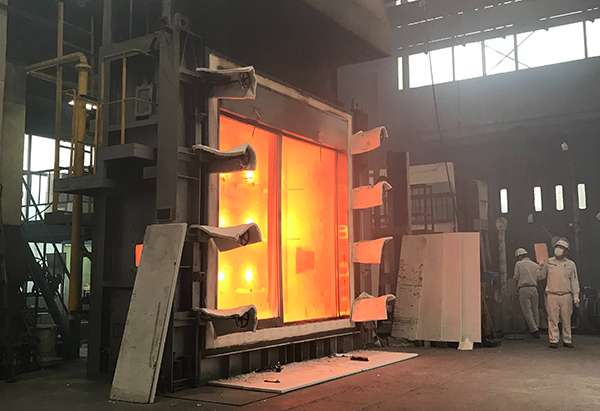

防火設備の試験の評価方法

防火設備についての国土交通大臣の認定を受ける為には、指定性能評価機関において、
以下の方法で試験を行い、評価を受けることが必要です。

試験方法

特定防火設備は60分間、防火設備は20分間の加熱をし、以下の判定方法により判定します。

判定方法

・非加熱側に10秒を超えて継続する火炎の噴出がないこと。
・非加熱面で10秒を超えて継続する発炎がないこと。
・火炎が通る亀裂等の損傷及び隙間を生じないこと。
　但し防火戸のくつずり及びシャッターの床に接する部分の隙間
　（10mm以下）を除外する。

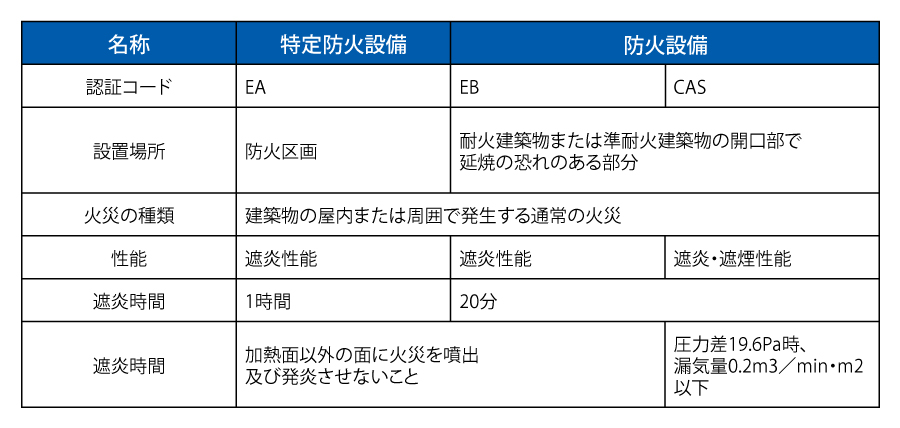

「特定防火設備」と「防火設備」の違いについて

耐熱板ガラスの特徴

パイロクリア（日本板硝子製）

・耐熱性に加え、高強度で安全。
・フロート板ガラスの6倍、通常の強化ガラスの2倍の強度を実現。
・万一破損した場合でも小さな粒状の破片になるので安全。
・8mm厚を使用しているため耐風圧が高い。

ピラン（旭硝子製）

・群を抜いた耐熱性
　ホウ珪酸ガラス（低膨張ガラス）のエッジを特殊研磨・熱処理し、耐熱性が高い。
・フロート板ガラスの2倍の強度を持っている。
・優れた透明性
　一般のフロート板ガラスよりも透明性が高い。
・特定防火設備向けではトップクラスの最大寸法。大型開口部が可能。

■注意事項（パイロクリア、ピラン共通）
・熱処理しているため、一般のフロート板ガラスに比べると
　反射映像のゆがみや透視ひずみが大きくなります。
・切断、孔開け、曲げ加工はできません。

■マークの表示
・通常のフロート板ガラスと区別するため、それぞれのコーナーに
　マークを表示しております。
